Már egy egyszerűnek nevezett üvegfelület tervezésénél - akár már az első tollvonásoknál is - számos tényezőt érdemes végiggondolni. Az épületek szerves részét képezik az üveg felületek, ezért amilyen elveket érvényesítünk az adott épületen, ugyan azoknak az elveknek kell az üvegeket és más épületelemeket is megfeleltetni. A lehetőségeket megannyi szempont alapján mérlegelhetjük: fényáteresztés, tükröződés, esztétika, hőszabályozás, zajszűrés, biztonság, tűzvédelem, fenntarthatóság és végül, de nem utolsó sorban az ár, hiszen szinte minden projekt esetén a „piszkos anyagiak” szem előtt tartása lényeges szempont az anyagválasztásnál is.

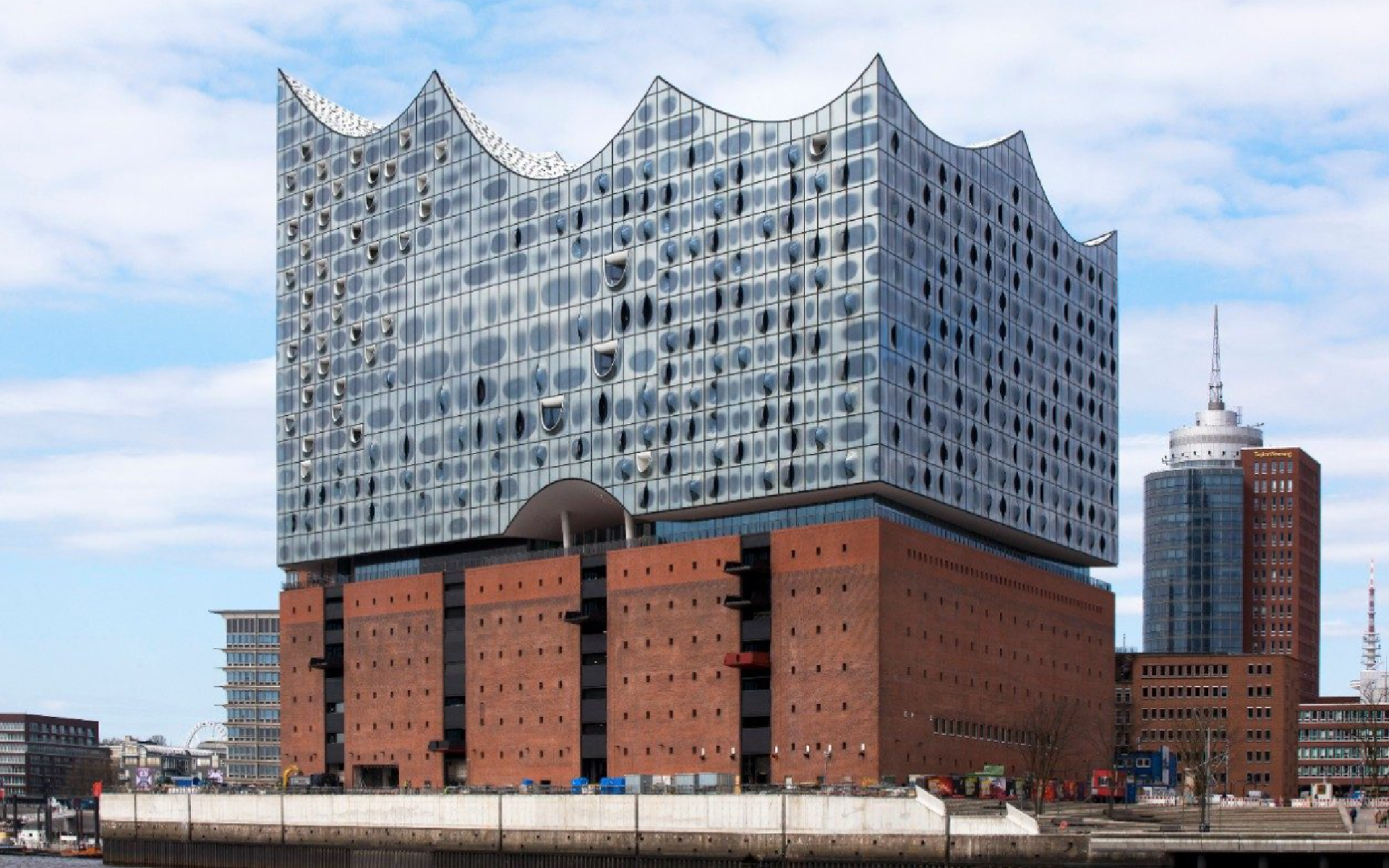

Elba Filharmónia (Hamburg)

Kompromisszumok helyett: win- win

„Nem kérdés, az üvegnek is az épület funkcióját kell kiszolgálnia” – szögezi le Németh Árpád András. A különböző szempontokat pedig ezt szem előtt tartva kell mérlegelni, de fontos tudni, hogy nincs jó és rossz üveg! „A Guardian Glass, és személy szerint én is szívesen konzultálok, „dolgozok a keze alá” az építész kollégáknak, hogy azokat a célokat, amiket egy épülettel kapcsolatban megfogalmaznak, hogyan lehet a legesztétikusabban, a leggazdaságosabban és a leghatékonyabban megvalósítani.” – teszi hozzá a szakember.

Minden szempontot sorra kell venni, ahhoz, hogy win- win megoldást kapjunk a kompromisszumok helyett.

Fény, árnyék, hideg, meleg

Egy üvegfelülettel kapcsolatban az alapvető elvárás, hogy a fényt beengedje. (Tulajdon képpen ezért találták ki az ablakot.) Az viszont már sokak számára nem evidens, hogy a fényáteresztés alacsony százaléka nem feltétlenül eredményez sötét belső teret. Pedig ez tény! Vegyük példának egy konkrét épületet: a budapesti Váci Greens D épülete, 2 rétegű Guardian Sunguard SNX 60 üveggel készült, amelynek 60% körüli a fényáteresztése, mégis világos belső teret biztosít. De egy a padlótól a mennyezetig, teljes szélességben kialakított üvegfalnál ez az érték már zavarhatja is a laptopot használó dolgozókat, nem látják a monitort az erős fényben. Tehát, egy 40-45 %- os fényáteresztésű üveg is megfelelően világos belső teret eredményezhet.

A hő áteresztés és ellentéte, a hőszigetelés pedig elsősorban energetikai szempontból lényeges. Hőszigetelés esetén két érték a meghatározó: az Ug (üvegre vonatkozó) vagy Uw (teljes nyílászáróra vonatkozó) értéke. Mivel két vagy három rétegű szerkezetről beszélünk, így az Ug értéke 1,0-1,1 vagy 0,5-0,6 W/m2K szokott általában lenni, ezért a naptényező (g%) értékét is célszerű figyelembe venni a megfelelő választáshoz. Hiszen a melegebb időszakokban minél kevesebb napenergiát engedünk be, annál kevesebbet kell majd hűteni. A háromrétegű üveg például kiváló hőszigetelő, így a beengedett hőt is jobban bent tartja. Ezért a gépészeti terveket érdemes alaposan áttanulmányozni, egyeztetni a gépészetért felelős szakemberrel, milyen hűtési kapacitást bír el a tervezett klíma, ahhoz, hogy az ablakok a tervezés során megfelelő döntést hozhassa az építész.

A fényáteresztés és a naptényező hányadosa a szelektivitás, ez az az érték, amikor a látható fény %- os értékét elosztjuk a beengedett napenergia %- os értékével (LT%/g%). Jelen technikai környezetben a „legjobb” termékeknek azok minősülnek, amelyeknek szelektivitása 2 fölött van. A korábbi példaként felhozott kétrétegű Guardian SunGuard SNX 60 esetében ez az érték kb. 60/29 a pontos rétegfelépítés függvényében. Ugyanakkor itt utalhatunk vissza arra, hogy az üvegnek az épület funkcióját kell kiszolgálnia, tehát egyáltalán nem törvényszerű, hogy a legkorszerűbbnek mondott megoldás lesz jó egy adott épület esetében!

Egy másik példa: ha egy panorámás épültről beszélünk, érdemes lehet megfontolni akár egy jobb napvédő funkciós üveg alkalmazásának a lehetőségét az egyszerű „Low-e” üveggel szemben, hiszen így ki lehet tolni, akár egy napon belül is annak az időszaknak a hosszát, amikor külső árnyékoló használata nélkül, szabadon élvezhetjük a kilátást.

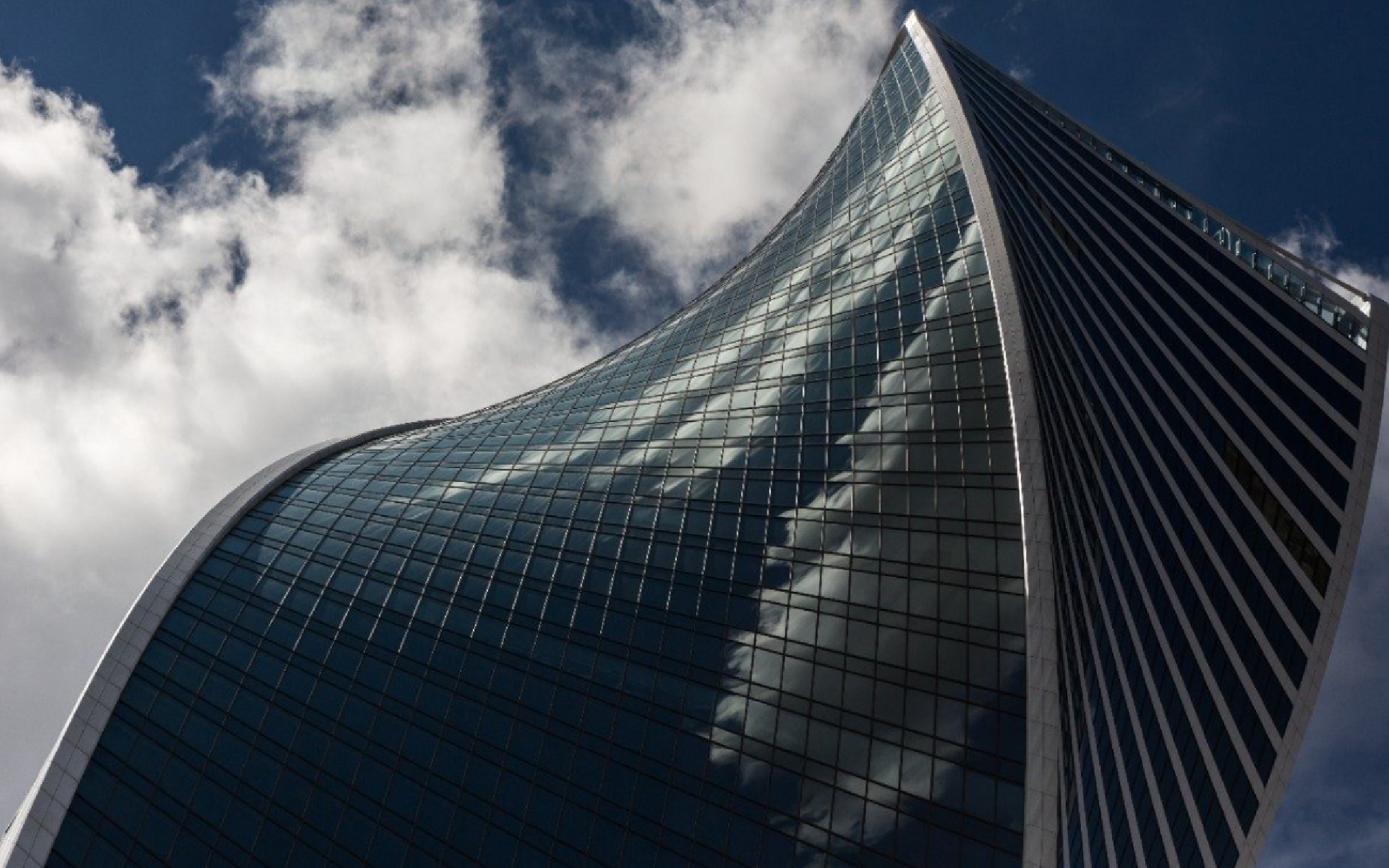

Evolution Tower (Moszkva

Kilátás és intim szféra

A következő említésre méltó tulajdonság a tükröződés (reflexió), amellyel nemcsak azt tudjuk szabályozni, hogy mennyit lásson a külvilág a belső térből, hanem mivel olyan tulajdonságokkal is rendelkezik, mint szín, nagyság - és ezek végtelen számú variációja egy homlokzaton belül, - ezért esztétikai szempontból is jelentőséggel bírhat. Egy átlagos egyrétegű float üveg kb. 7-8 % -os reflexióval rendelkezik. Ez bizonyos esetekben lehet kevesebb, vagy akár jóval nagyobb érték is egy felületen, amit megint csak annak funkciója határoz meg. A Guardian Clarity bevonatos terméke akár 1% alatti reflexiót is biztosíthat, az ebből fakadó előnyöket például a repülőtereken, kilátókon, vagy múzeumokban gyakran kihasználják.

Amikor pedig a célunk kifejezetten az, hogy a kíváncsi szemeket kizárjuk, akkor akár kb. 30 %-os tükröződésű üvegeket is használhatunk, hogy bent „láthatatlanok” maradjunk. Fontos azonban kihangsúlyozni, hogy ez a módszer általában csak nappali fényben működik jól. A Guardian SunGuard HP Silver terméke például alkalmas lehet ilyen feladatra: kívülről nézve a kinti tájat látjuk vissza benne, akár egy tükörben. A BNP Paribas bank Rómában található épülete a legjobb példa erre. A hatalmas épület teljesen visszatükröz mindent, ami a körülötte található, így a monumentális épület gyakorlatilag teljesen beleolvad a környezetbe, ami optikailag kifejezetten tágítja a teret. Ezt a hatást a Guardian SunGuard HP Silver 35/26, HP Silver 43/31 termékeivel sikerült megvalósítani. Üveghomlokzatokkal tehát valóban nagyon látványos és egyedi épületeket tudunk létrehozni, színek és formák végtelen variációjával, bármilyen építőanyaggal kombinálva. Néhány jellegzetes példa Cube Berlin (Berlin), Evolution Tower (Moszkva), La Cité Du Vin (Bordeaoux), Elba Filharmónia (Hamburg).

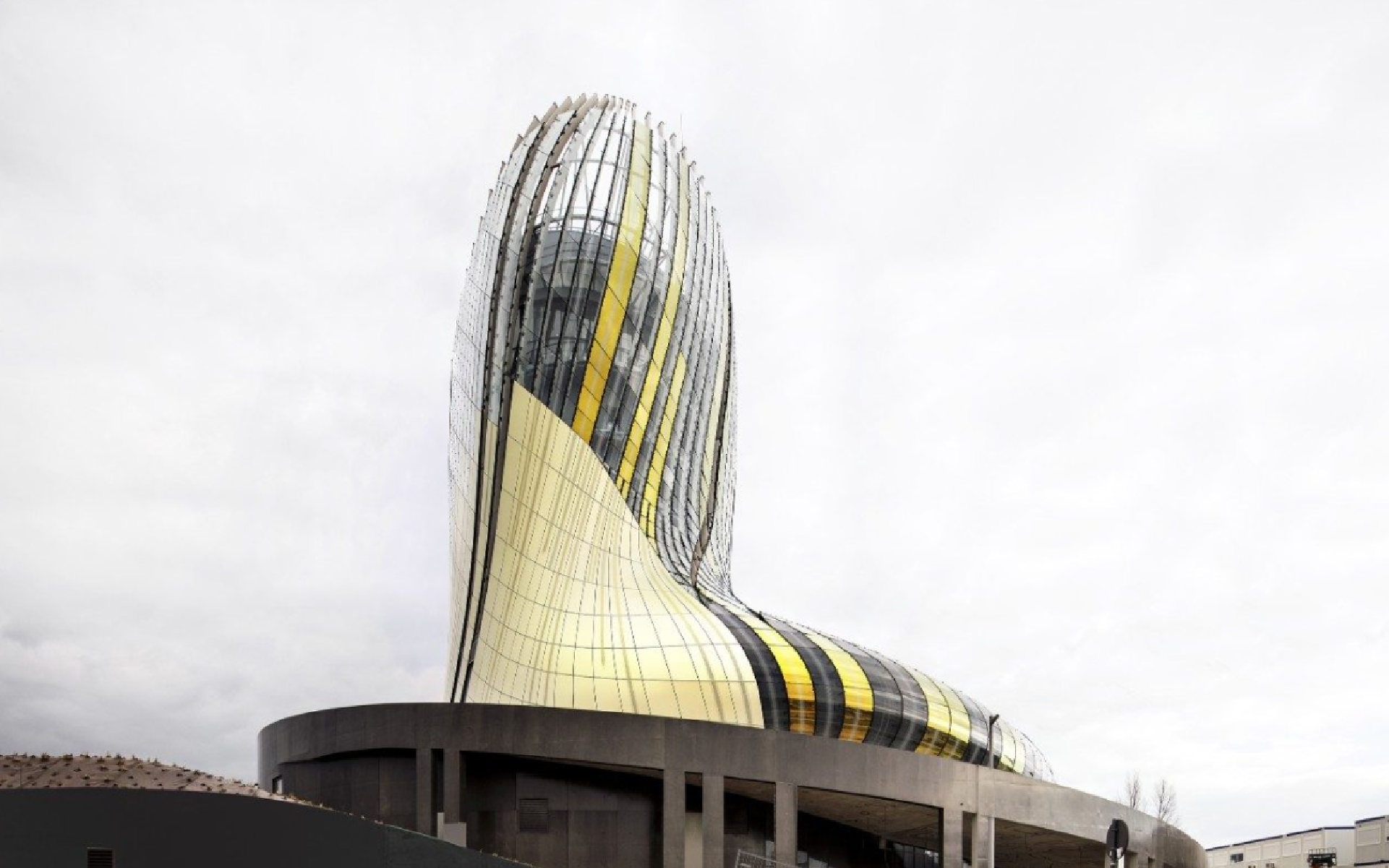

La Cité Du Vin (Bordeaoux)

Csend és biztonság

A rohanó élet és a népes városok természetes velejárója a zaj, ezért az üvegfelületek esetében is fontos a hanggátlás kérdése, melyet az Rw értékkel, vagy az Rw érték és egy korrekciós tényező (c vagy ctr) kombinációjával határozzák meg dB-ben, ami a belső térben megengedett zajterheléssel van összefüggésben. Elvárt hanggátlásra ma már szinte bármilyen típusú épület esetén létezik előírás, amit az üveg kiválasztásánál ugyancsak figyelembe kell venni. A szerkezet kialakításával -két vagy három rétegű- a légrések és az üveglapok vastagságának és típusának -monolitikus, és „egyszerű” PVB, EVA vagy SR fóliával laminált üvegek- kombinálásával az elvárt követelményeknek széles tartományban tudunk megfelelni.

A biztonság kérdése már több szempontból is megközelíthető. Egyrészt beszélhetünk „biztonságos” üvegről, ha a cél, hogy törés esetén ne történjen személyi sérülés, erre alkalmas az edzett üveg, amely apróbb morzsákra törik. De beszélhetünk „biztonsági” üvegről, ha a cél, hogy külső vagy belső behatásoknak ellenálljon. Tehát a laminált üveg az épület szempontjából jelenti a biztonságos üveget, hiszen nem csak betörés, de kiesés, leesés ellen is véd, és még ha el is törik, zárva tartja a teret. Fej feletti üvegezés esetén minden esetben laminált üveg alkalmazása szükséges, mert ez nem esik ki a keretből.

Környezetvédelem és az üveg

Az üvegek esetében is léteznek ún. „okos” megoldások. Egy épület üvegezését például kombinálhatjuk elektronikus eszközökkel, (fényáteresztés: távirányítóval vagy mobiltelefonnal), de akár napelemeket is integrálhatunk az épületbe. Választhatunk üveget fenntarthatósági szempontok alapján is, hozzájárulva az épületek LEED és BREAM minősítéseihez. A Guardian Glass törekszik termékei előállításánál a fenntarthatóság biztosítására és az újrahasznosításra és ezekről tanúsítvánnyal is rendelkezik (C2C, EPDs).
